悬垂链结构的计算设计

在本课题的工作中,我们提出并实现了一种悬垂链的自动设计方法,并通过3D打印技术实现了实体制造。

悬垂链是指一组相互连接的刚体链条,在重力作用下悬垂后形成的曲线。对于长度和质量都相同的链条,其悬垂线的形状可以通过公式计算得到。而当每个链条具有不同的质量时,其悬垂链的形状就不再是标准的悬垂线。本课题中我们主要解决的问题是,给定一个目标形状,通过给链条分配不同的质量,使悬垂链的形状与目标形状近似。我们采用的方法主要分为三步:(1)在给定链条数目及质量的条件下,模拟计算出悬垂链在重力势能作用下所呈现的形状;(2)优化每个链条的质量以及模型形状参数,使得悬垂链的模拟形状与目标形状最接近;(3)利用3D打印技术及多种材质混合方法实现悬垂链的实物制造。

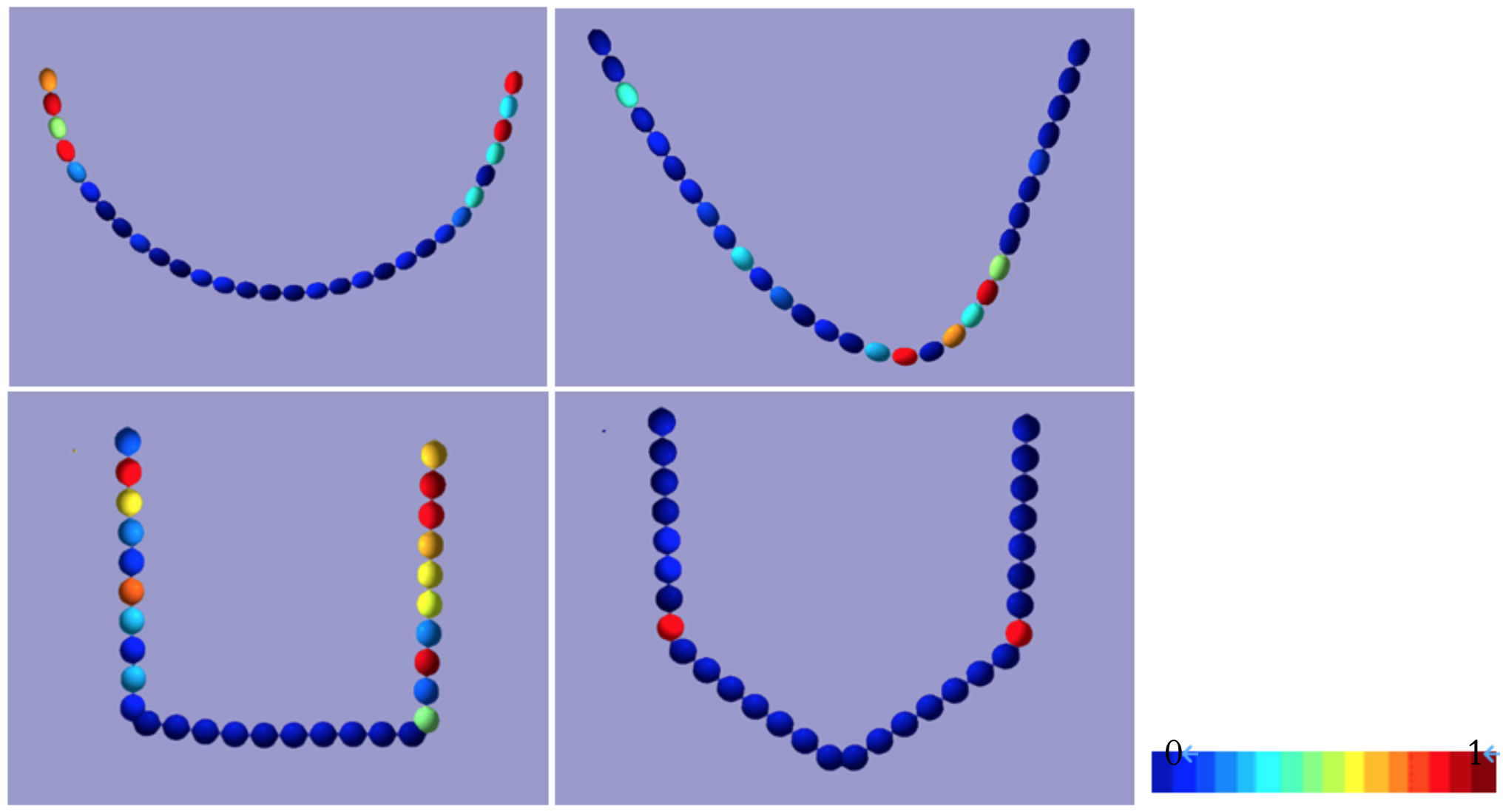

▲ 特定形状的悬垂链模拟计算结果。颜色代表每个链条的质量

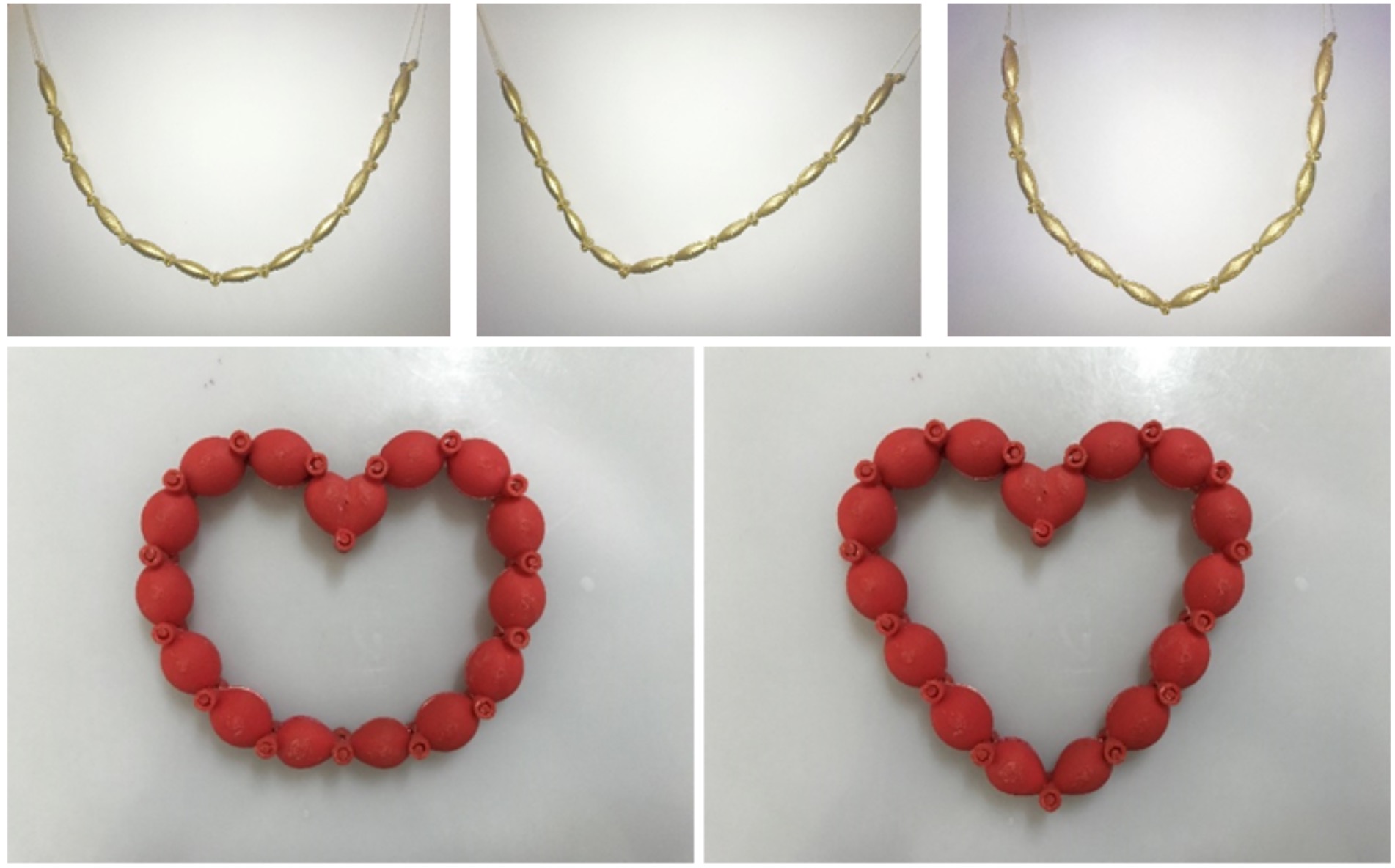

▲ 不同形状的悬垂链3D打印结果



相关论文:
